Везна вагонна модел 7260CIM, Mettler Toledo
измерваща в движение
Технически характеристики
Други капацитети и специални резолюции — по запитване.
Двупосочно автоматично измерване на куплирани вагони със скорост до 8 km/h в зависимост от пътните условия. Клас на точност: в движение - клас 0.2, 0.5 и 1 за композиция съгласно OIML R106 и клас 0.5 и 1 за вагон съгласно OIML 106; в статика - клас III по БДС ЕН45501:2001.

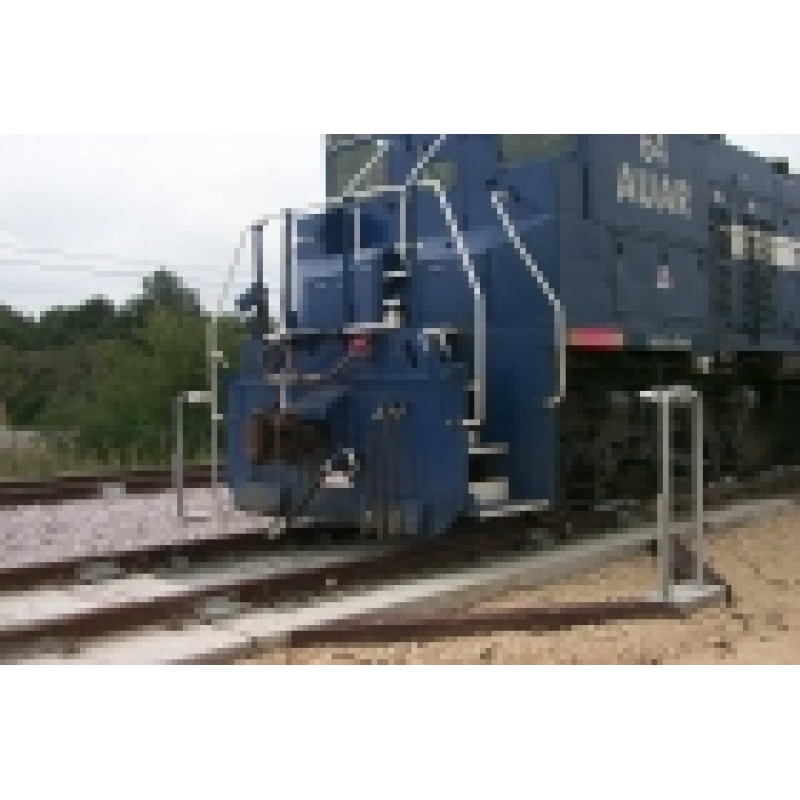

Вагонна везна, измерваща в движение модел 7260CIM RAILMATE (Mettler Toledo) , без оператор с дистанционно управление по радиоканал и безконтактно четене на номерата на вагоните
Основни характеристики :
- Двупосочно автоматично измерване на куплирани вагони със скорост до 8 km/h в зависимост от пътните условия
- Клас на точност: в движение - клас 0.2, 0.5 и 1 за композиция съгласно OIML R106 и клас 0.5 и 1 за вагон съгласно OIML 106; в статика - клас III по БДС ЕН45501:2001
- Начин на измерване:
- потандемно на два пъти със сумиране:
- цялостно на един път ,типично за течни товари :
- Автоматично разпознаване на типа возила с индуктивни датчици (броячи на оси) при измерване в движение,локомотива се изключва от измерването
- Типично време за измерване в движение на композиция от 10 вагона е само 2 минути, спестявайки разходите за маневриране и обслужващ персонал
Конструкция на товароприемно устройство :
- Производство: завод на Mettler Toledo в условията на стриктен контрол на качеството ISO 9001
- Конструкция : модулна организация от една или повече тандемно скачени метални платформи в зависимост от дължината на измерваните вагони, производство на Mettler Toledo
- Брой измерващи платформи: от 1 или 2 броя със сумиране
- Дължина на една платформа: от 3.8m до 23m
- Височина на платформата: 76cm дебелина, 100cm стандартна монтажна височина
- Широчина на платформата: 1.9m
- Релса тип: S49/1435mm или друга по заявка
- Антикорозионно покритие: корабна полиуретанова акрилна боя с изпичане след нанасяне,цвят RAL7038
- Обслужване на везната: отгоре през капаци
- Начин на монтаж: вкопан с плитка шахта със сервизни отвори отгоре
- Товарни клетки : Цифрови товарни клетки Mettler Toledo тип POWERCELL® MTX®, неръждаема стомана, степен на защита IP68/IP69K със вградена защита от пренапрежение, сертифицирани по OIML R60 или аналогови товарни клетки Mettler Toledo тип 0782, неръждаема стомана, степен на защита IP68, сертифицирани по OIML R60
- Съединителни кутии: неръждаема стомана IP67, без тримери за настройка при цифрови товарни клетки Mettler Toledo тип POWERCELL® MTX®
- Достъп до товарните клетки: през капаци в плитка шахта
- Работна температура: от -50°C до +50ºC
Електронно оборудване :
- Показващо устройство: Mettler Toledo тип IND9R86
- Функционални възможности при цифрови товарни клетки MTX: постоянен мониторинг на състоянието на товарните клетки с предсказване на повреда както и повреда ,изпращане на Е-поща при повреда, дистанционна диагностика през Интернет,база данни с алармени съобщения с дата и час (претоварване на везната,брой измервания,брой опити за нулиране и др.), смяна на компонент от теглоизмервателната система (товарна клетка,съединтелна кутия,показващо устройство) не налага нова калибровка на везната с еталонни тежести
- Възможни интерфейси : RS232, RS485, 0/4-20mA,TTY, Ethernet, Profibus, Allen Bradley, Devicenet, Modbus, ControlNet, цифрови вх./изх. и др.
- Защита от пренапрежение тип Strikeshield, Mettler Toledo тествана за 100 000V/10KA - стандартно
Опции :
- Система за безконтактно четене на номерата на вагоните
- Система за информиране на машиниста за скоростта на преминаване на композицията през везната посредством гласови команди или светофори
- Система за теглоизмерване без оператор с дистанционно управление
- Комбинирана вагонна везна за измерване на вагони в движение и статика:
- Специални приложения - измерване в движение на торпедо вагон с 50t натоварване на ос:
